Điều hòa trung tâm VRF – Giải pháp điều hòa trung tâm cho các tòa nhà lớn, khách sạn, bệnh viện, biệt thự… VRF là viết tắt của từ tiếng Anh “Variable Refrigerant Flow”. nghĩa là hệ thống điều hòa trung tâm có lưu lượng môi chất có thể thay đổi được thông qua điều chỉnh tần số dòng điện.

1. Hệ thống điều hòa trung tâm VRV-VRF

Máy điều hòa dạng VRV-VRF chủ yếu dùng cho điều hòa tiện nghi và có các đặc điểm sau:

–  Tổ hợp ngưng tụ (dàn nóng) có 3 máy nén trong đó có một máy nén điều chỉnh năng suất lạnh theo kiểu ON – OF còn lại điều chỉnh bậc theo máy biến tần nên số bậc điều chỉnh từ 0 %(đóng) cho đến 100% (hoàn toàn mở) gồm 21 bậc, đảm bảo năng lượng tiết kiệm hiệu quả.

–  Các thông số vi khí hậu được khống chế phù hợp với nhu cầu của từng vùng.

–  Các máy VRF có các dãy công suất kết hợp lắp ghép với nhau thành các mạng đáp ứng nhu cầu năng suất lạnh khác nhau từ nhỏ (7KW) đến hàng ngàn KW cho các nhà cao tầng hàng trăm mét với hàng ngàn phòng đa chức năng.

2. Hệ thống điều hòa trung tâm VRV-VRF Gồm 4 loại:

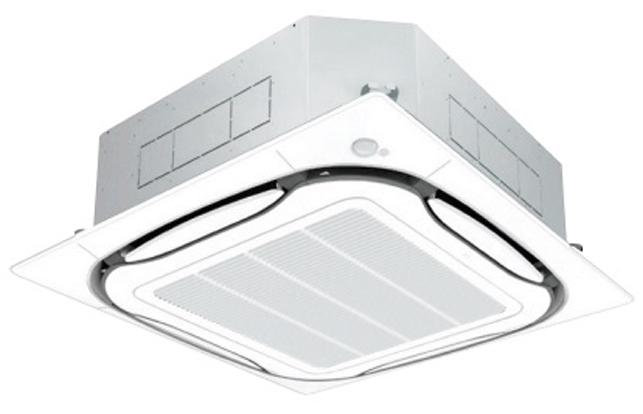

– Hệ thống điều hòa trung tâm VRV-VRF casstle âm trần

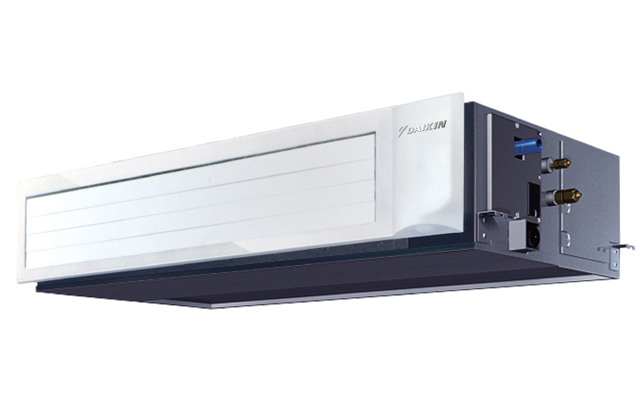

– Hệ thống điều hòa trung tâm VRV-VRF âm trần nối ống gió

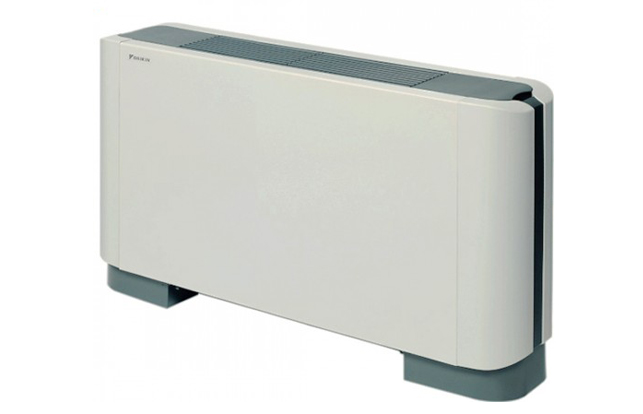

– Hệ thống điều hòa trung tâm VRV-VRF đặt sàn

– Hệ thống điều hòa trung tâm VRV-VRF treo tường

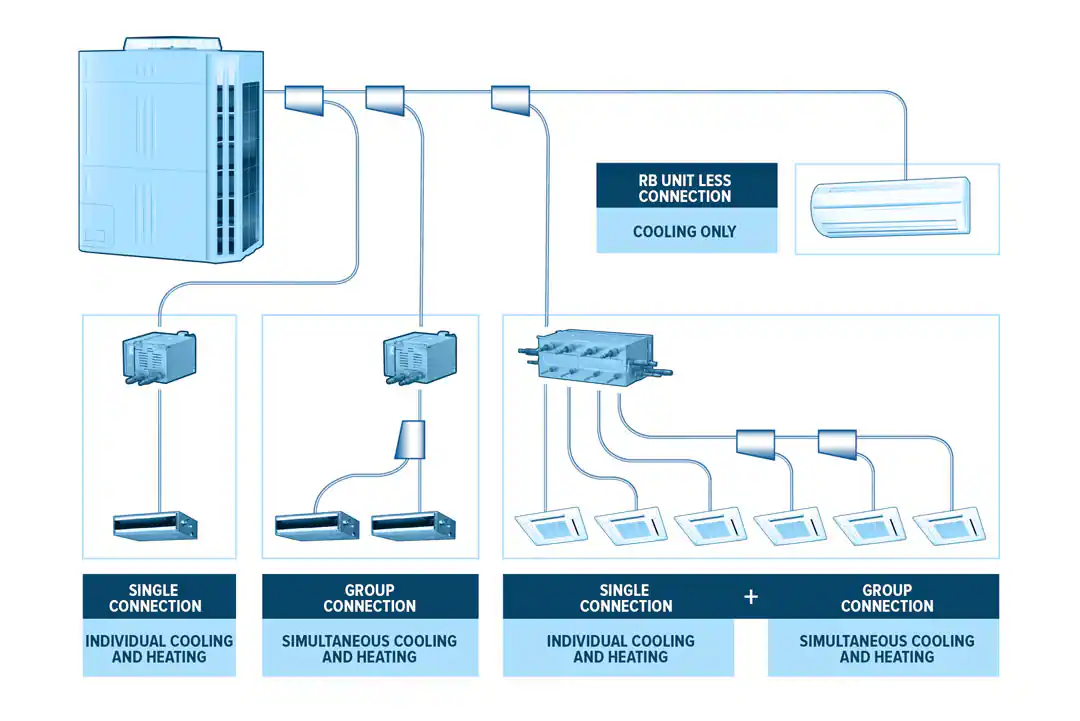

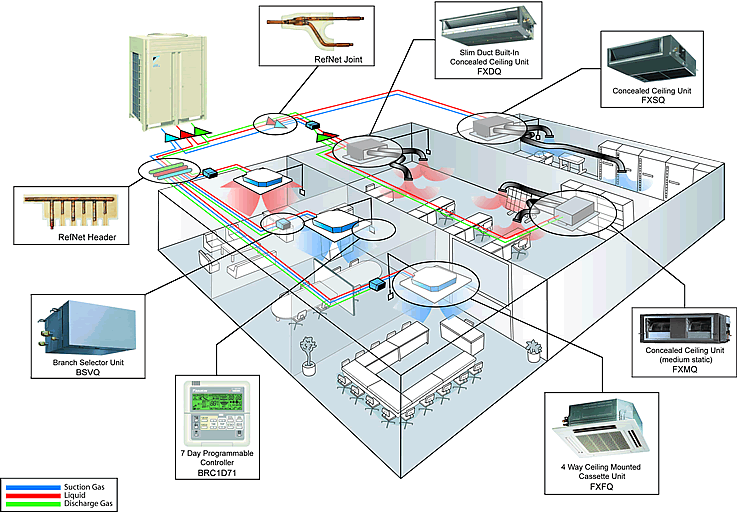

3. Sơ đồ nguyên lý và cấu tạo hệ thống điều hòa trung tâm VRV-VRF

– Với các thiết bị: dàn nóng, dàn lạnh, hệ thống đường ống dẫn và phụ kiện

– Dàn nóng: dàn nóng là một dàn trao đổi nhiệt lớn ống đồng, cánh nhôm trong có bố trí một quạt hướng trục. Môtơ máy nén và các thiết bị phụ của hệ thống làm lạnh đặt ở dàn nóng. Máy nén lạnh thường là loại máy ly tâm dạng xoắn ống gió mềm

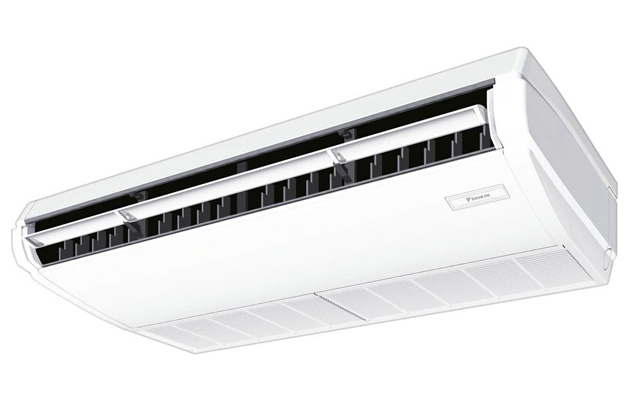

– Dàn lạnh: Dàn lạnh có nhiều chủng loại như các dàn lạnh của các máy điều hòa rời. Một dàn nóng được lắp không cố định với một số dàn lạnh nào đó, miễn là tổng công suất của các dàn lạnh dao động trong khoảng từ 50 ÷ 130% công suất dàn nóng. Nói chung các hệ VRV-VRF có số dàn lạnh trong khoảng từ 4 đến 16 dàn.

Hiện nay có một số hãng giới thiệu các chủng loại máy mới có số dàn nhiều hơn. Trong một hệ thống có thể có nhiều dàn lạnh kiểu dạng và công suất khác nhau. Các dàn lạnh hoạt động hoàn toàn độc lập thông qua bộ điều khiển. Khi số lượng dàn lạnh trong hệ thống hoạt động giảm thì hệ thống tự động điều chỉnh công suất một cách tương ứng.

–  Các dàn lạnh có thể được điều khiển bằng các Remote hoặc các bộ điều khiển theo nhóm thống cửa gió

–  Nối dàn nóng và dàn lạnh là một hệ thống ống đồng và dây điện điều khiển. Ống đồng trong hệ thống này có kích cỡ lớn hơn máy điều hòa rời. Hệ thống ống đồng được nối với nhau bằng các chi tiết ghép nối chuyên dụng gọi là các REFNET rất tiện lợi

– Hệ thống có trang bị bộ điều khiển tỷ tích vi (PID) để điều khiển nhiệt độ phòng lọc bụi

– Hệ có hai nhóm đảo từ và điều tần (Inverter) và hồi nhiệt (Heat recovery). Máy điều hoà VRV-VRF kiểu hồi nhiệt có thể làm việc ở 2 chế độ sưởi nóng và làm lạnh.

–  Hệ thống VRV-VRF đã giải quyết tốt vấn đề thu hồi dầu về máy nén nên dàn nóng có thể đặt cao hơn dàn lạnh đến 50m và các dàn lạnh có thể đặt cách nhau cao tới 15m, đường ống dẫn môi chất lạnh từ dàn nóng đến dàn lạnh xa tới 100m, Ngoài ra đường ống cũng có thể kéo dài thêm 60m kể từ nhánh rẻ đầu tiên, tạo điều kiện cho việc bố trí máy dễ dàng trong các nhà cao tầng, văn phòng ,khách sạn…

–  Do đường ống dẫn gas dài, năng suất lạnh giảm nên người ta dùng máy biến tần để điều chỉnh năng suất lạnh và cũng nhờ máy biến tần mà hệ số làm lạnh không những cải thiện mà còn vượt nhiều hệ thống khác.

–  Ngoài ra các chi tiết lắp ghép có độ tin cậy cao.

4. Ưu nhược điểm của hệ thống điều hòa trung tâm VRV-VRF

Ưu điểm của hệ thống VRV-VRF

1. Hiệu quả năng lượng cao: Hệ thống VRV-VRF có khả năng điều chỉnh lưu lượng lạnh phù hợp với nhu cầu của từng không gian, giúp tiết kiệm năng lượng đáng kể so với các hệ thống điều hòa cục bộ.
2. Linh hoạt trong thiết kế và lắp đặt: Hệ thống điều hòa VRV-VRF cho phép lắp đặt nhiều dàn lạnh với độ dài ống dẫn khác nhau, tùy chỉnh theo yêu cầu của từng công trình.
3. Điều khiển độc lập: Mỗi dàn lạnh có thể được điều khiển độc lập, giúp người dùng dễ dàng điều chỉnh nhiệt độ phù hợp cho từng không gian sử dụng.
4. Độ ồn thấp: Hệ thống VRV-VRF hoạt động êm ái, không gây ảnh hưởng đến môi trường làm việc hay sinh hoạt.
5. Bảo trì dễ dàng: Hệ thống ống dẫn lạnh đơn giản và dễ dàng thay thế khi cần, giảm thiểu chi phí bảo trì

Nhược điểm của hệ thống VRF

1. Chi phí đầu tư cao: Hệ thống điều hòa VRV-VRF có giá thành cao hơn so với các hệ thống điều hòa truyền thống, đòi hỏi chi phí đầu tư ban đầu lớn hơn. Tuy nhiên, hiệu quả năng lượng cao và tiết kiệm điện năng có thể giúp bù đắp phần nào chi phí này trong dài hạn.

2. Cần chuyên gia để thiết kế và lắp đặt: Do đặc điểm kỹ thuật phức tạp, hệ thống điều hòa VRV-VRF cần được thiết kế và lắp đặt bởi các chuyên gia có kinh nghiệm và kiến thức chuyên môn.
3. Khả năng tương thích hạn chế: Hệ thống điều hòa VRV-VRF có thể không tương thích với một số hệ thống cũ, đòi hỏi nâng cấp hoặc thay thế toàn bộ hệ thống.
4. Vì chất tải lạnh của hệ thống điều hòa VRV-VRF là gas nên có thể không phù hợp nhất với môi trường như tòa nhà y tế, phòng thí nghiệm.
5. Ở quy mô nhỏ, chi phí đầu tư hệ thống VRV-VRF khá cao so với điều hòa cục bộ
